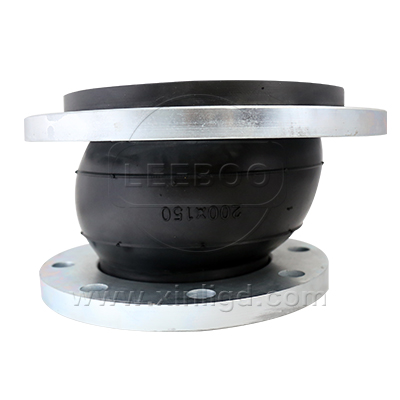

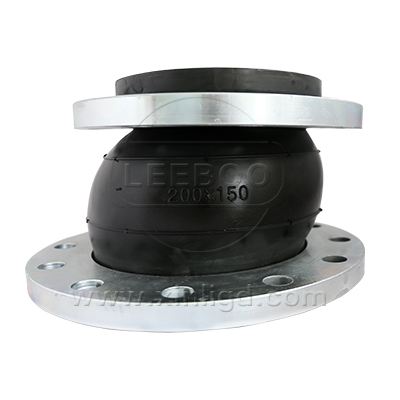

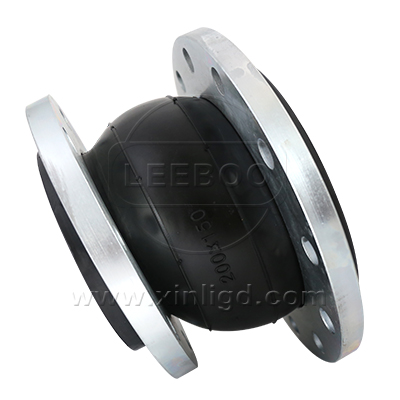

KYP-F偏心異徑橡膠接頭是在KXT橡膠接頭的基礎上改良的，可解決金屬管道連接時不同口徑、管道不同心的問題。偏心異徑限位橡膠接頭有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、織物 增強層、中膠層、外膠層、端部加固金屬環或鋼絲圈、再與金屬法蘭連接組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、減振降噪、降低噪音效果好、 安裝方便等特點。
偏心異徑限位橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。通用類：適用于輸送溫度為-20~70℃的水、濃度百分之10以下的酸溶液或堿溶液。還有一些特殊管道需要的特種橡膠材質：如耐油、耐高溫、耐臭氧、耐磨或其他形式的化學腐蝕。
1.管道-泵安裝偏心大小頭：是用來防氣蝕的，且泵進口的大小頭一般應該頂平安裝，這是防止管道內氣相在泵口積聚，形成大氣泡進入泵腔，損壞泵。只有一種情況下才可以底平安裝。那就是大小頭后面直接接向上彎曲的彎頭。這種情況下氣相不可能積聚。
2.泵-管道安裝異徑接頭：泵出口與外管道系統存在差異，用于異徑大小頭，可實現尺寸不同的兩根管子的直線連接，實現管道變徑的管件。
偏心異徑橡膠接頭軸向位移是：橡膠接頭在流體流動方向（即中軸線方向）的伸長或壓縮。
偏心異徑橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。
偏心異徑橡膠接頭角位移是：橡膠接頭兩個端面的垂直中間線與原中軸線的夾角之和。
| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 內、外襯 Inner & Outer Rubber | 天然橡膠（NR） 氯丁橡膠（CR）丁基橡膠（IIR） 丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
| 4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
| 5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
| 項目Item |型號Medol | KYP-F(DN25~300) | KYP-F(DN350~500) | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
|
| 工作壓力 MpaWoring pressure |
1.0 | 0.6 | ||
| 爆破壓力 Mpa Burst Pressure |
1.8 | 1.5 | ||
| 真空度 Kpa Vacuum | 86.7 | 53.3 | ||
| 適用溫度° Applicable Temperature |
-10℃~+70℃（特殊可達-30℃~+100℃）-10℃~+70℃(-30℃~+100℃ under special conditions) | |||
| 適用介質 Applicable Medium |
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
| 公稱通徑DN Nominal Diameter （mm） |
長度 LengthL(mm) |
軸向位移 Axial displacement (mm) |
橫向位移 Haorizontal isplacement(mm) |
偏轉角度 Angular deflection(a1+a2)° |
|
|
伸長Extension |
壓縮;Compression |
||||
| 50×40 | 180 | 20 | 30 | 45 | 35 |
| 65×40 | 180 | 20 | 30 | 45 | 35 |
| 65×50 | 180 | 20 | 30 | 45 | 35 |
| 80×50 | 180 | 20 | 30 | 45 | 35 |
| 80×65 | 180 | 20 | 30 | 45 | 35 |
| 100×50 | 180 | 20 | 30 | 45 | 35 |
| 100×65 | 180 | 20 | 30 | 45 | 35 |
| 100×80 | 180 | 20 | 30 | 45 | 35 |
| 125×65 | 180 | 20 | 30 | 45 | 35 |
| 125×80 | 180 | 20 | 30 | 45 | 35 |
| 125×100 | 180 | 22 | 30 | 40 | 35 |
| 150×80 | 200 | 22 | 30 | 40 | 35 |
| 150×100 | 200 | 20 | 30 | 45 | 35 |
| 150×125 | 200 | 22 | 30 | 40 | 35 |
| 200×100 | 220 | 22 | 30 | 40 | 35 |
| 200×125 | 220 | 22 | 35 | 40 | 30 |
| 200×150 | 220 | 25 | 30 | 40 | 35 |
| 250×100 | 220 | 22 | 35 | 40 | 30 |
| 250×125 | 220 | 25 | 35 | 40 | 30 |
| 250×150 | 220 | 25 | 35 | 40 | 30 |
| 250×200 | 220 | 25 | 35 | 40 | 30 |
| 300×150 | 220 | 25 | 35 | 40 | 30 |
| 300×200 | 220 | 25 | 35 | 40 | 30 |
| 300×250 | 220 | 25 | 35 | 40 | 30 |
| 350×200 | 230 | 28 | 38 | 40 | 26 |
| 350×250 | 230 | 28 | 38 | 35 | 26 |
| 350×300 | 230 | 28 | 38 | 35 | 26 |
| 400×200 | 240 | 28 | 38 | 35 | 26 |
| 400×250 | 240 | 28 | 38 | 35 | 26 |
| 400×300 | 240 | 28 | 38 | 35 | 26 |
| 注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges . |
|||||
11日，我市環城生態水系循環工程在南四環與十八里河交匯處啟動。鞏義鑫利作為KYP-F偏心異徑橡膠接頭主要供應商，該產品能夠有效的降低管道的振動，從而保障了管道的長久運行。
據了解，鄭州市環城生態水系循環工程利用牛口峪引黃水為水源，通過在圃田澤(待建)和潮河建設兩級泵站及輸水管道，將水依次提至花馬溝、白石滾潭溝、潮河、十七里河、十八里河、熊兒河、金水河等河道上游，為其輸送生態用水。該工程設計總流量為每秒7立方米，管線自圃田澤泵站取水口至金水河分水口，全長約51公里，支線長約11公里，沿途共設9處分水口。工程總投資約7.8億元，是我市2015年水生態文明建設的工程。建成后，將為我市生態水系提供經濟、可靠的水源，有效緩解我市水資源緊缺狀況，并在一定程度上遏制地下水超采的趨勢。工程還將使城區河流生態景觀環境獲得顯著改觀，也有利于我市水生態的良性發展。
鑫利管道作為專業的偏心異徑橡膠接頭生產廠家，專業致力管道行業三十年，有著豐富的偏心異徑橡膠接頭生產和安裝經驗，采用生產工藝，好的生產設備切實保障偏心異徑橡膠接頭產品的質量，并且我公司生產的每一臺偏心異徑橡膠接頭產品在出廠前都經過了嚴格的檢驗與檢測，產品質量值得您的信賴。
